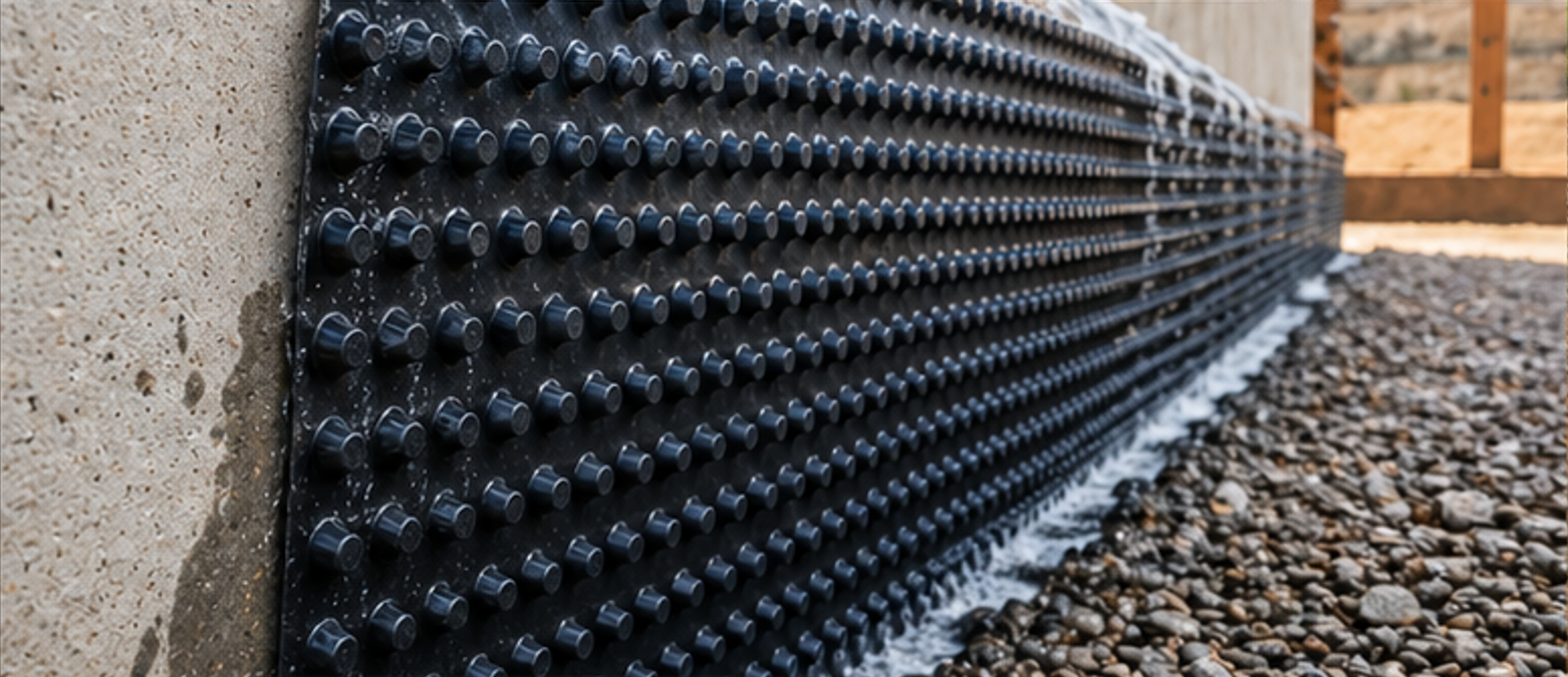

Láminas Drenantes de Alta Resistencia
Las láminas drenantes geocompuestas combinan un núcleo nodular de HDPE de alta resistencia a la compresión con un geotextil filtro de polipropileno. Esta estructura bicomponente permite drenar eficientemente las aguas subterráneas y de infiltración, protegiendo las estructuras contra la presión hidrostática y la humedad. Gracias a su celdas tridimensionales mantienen la capacidad de flujo bajo cargas de carga elevadas, siendo ideales para muros de contención, fundaciones, subterráneos y cubiertas ajardinadas.
Datos Clave
- NúcleoHDPE nodular
- Altura de nódulos8–20 mm
- Resist. compresión150–250 kN/m²
- Flujo de agua> 1,0 l/(m·s)
- Ancho de rollo2,0 m
- Norma baseISO 25619 / EN 13252
Aplicaciones
Especificaciones Técnicas
| Parámetro | Valor | Unidad | Norma |
|---|---|---|---|
| Material del núcleo | HDPE virgen | — | — |
| Altura de nódulos | 8 – 20 | mm | — |
| Resistencia a compresión | 150 – 250 | kN/m² | ISO 25619-2 |
| Flujo de agua (i = 1,0) | > 1,0 | l/(m·s) | EN 13252 |
| Gramaje del geotextil filtro | 100 – 200 | g/m² | ISO 9864 |
| Permeabilidad geotextil | 10⁻² – 10⁻¹ | m/s | ISO 11058 |
| Tamaño de poro O₉₀ | 80 – 150 | μm | ISO 12956 |
| Temperatura de operación | -20 a +80 | °C | — |
| Ancho de rollo | 2,0 | m | — |
| Largo de rollo | 20 | m | — |
Especificaciones de referencia. Pueden variar según proveedor — confirmar al momento de cotizar.
Tipos Disponibles según Altura de Nódulo
La selección del tipo depende de la carga de terreno prevista y el caudal de diseño. Consultar con nuestro equipo técnico para el dimensionamiento correcto.
Preguntas frecuentes
¿Qué es una lámina drenante geocompuesta?
Una lámina drenante geocompuesta es un material en rollo formado por un núcleo de HDPE con nódulos en una cara y un geotextil filtro de polipropileno termosoldado en la otra. El núcleo crea un canal de drenaje continuo y el geotextil evita que las partículas finas del terreno colmaten el sistema.
¿En qué aplicaciones se usan las láminas drenantes?
Las láminas drenantes se utilizan en muros de contención (drenaje del trasdós), fundaciones, subterráneos, sótanos, garajes, túneles, galerías y cubiertas ajardinadas, donde se requiere evacuar agua y proteger la estructura contra la presión hidrostática.
¿Qué altura de nódulo elegir según el proyecto?
La altura del nódulo se selecciona según el caudal de diseño y la carga de terreno. Modelos típicos: HD 8 mm (150 kN/m² para cargas livianas), HD 10 mm (180 kN/m²), HD 16 mm (200 kN/m²) y HD 20 mm (250 kN/m² para cargas pesadas).
¿Qué flujo de agua maneja una lámina drenante?
Bajo gradiente hidráulico i = 1,0 y presión de carga, las láminas drenantes distribuidas por VILUMAX entregan un flujo superior a 1,0 l/(m·s), según ensayo EN 13252.
¿Cómo se instala la lámina drenante en un muro?
Se fija al muro con la cara de nódulos contra el muro y el geotextil hacia el terreno. La fijación puede ser mecánica con clavos especiales o anclajes plásticos. Los traslapes entre rollos deben ser de al menos 10 cm con el geotextil siempre cubriendo la unión.
