Fittings y Accesorios de Electrofusión

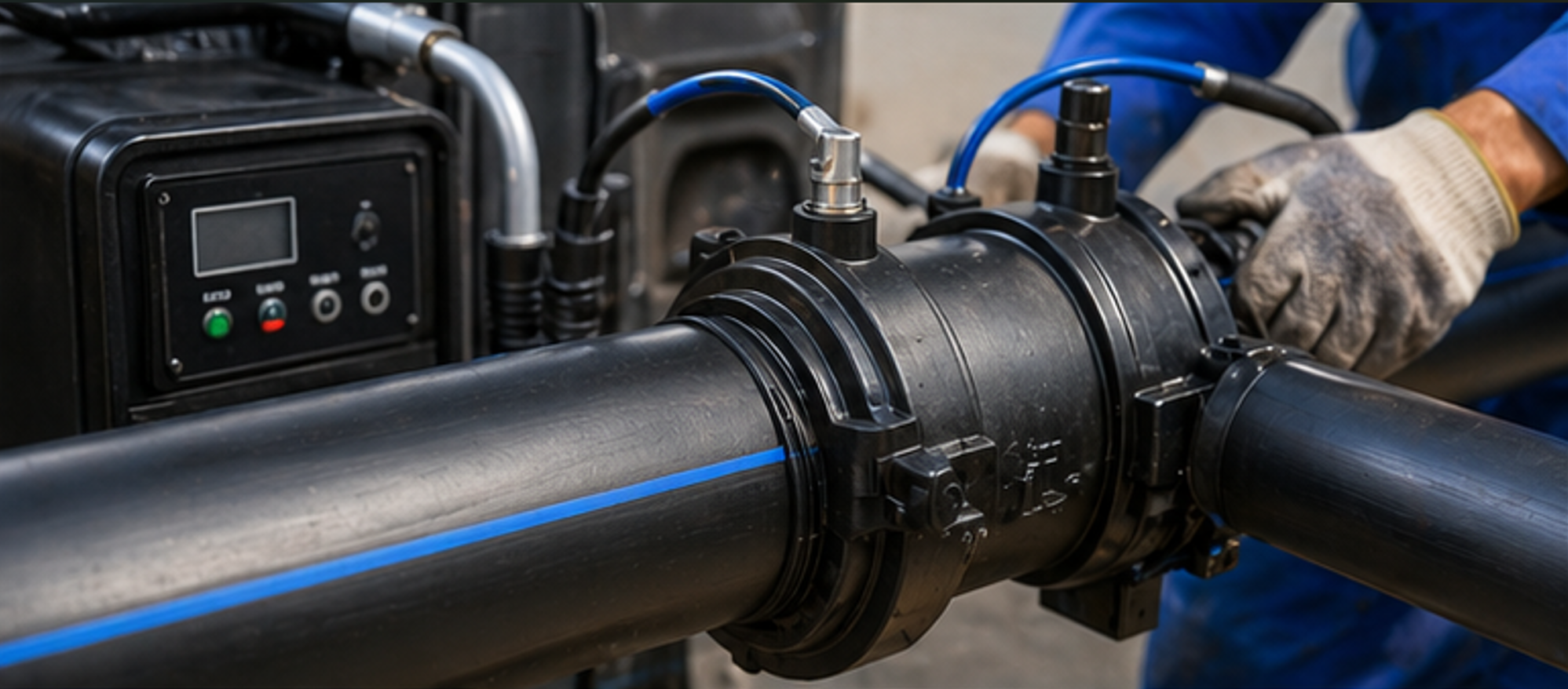

Los accesorios de electrofusión para sistemas HDPE permiten crear uniones herméticas permanentes mediante la fusión controlada por resistencias eléctricas embebidas en la pieza. El resultado es una unión con resistencia igual o superior al de la tubería base, sin necesidad de adhesivos ni juntas de goma. Disponibles en una amplia gama de piezas — codos, tees, manguitos, reducciones, tapones y silletas — para diámetros de DN 20 a DN 630 mm.
Datos Clave
- MaterialPE100 / PE80
- Diámetro nominalDN 20–630 mm
- Presión nominalPN 16 bar
- Temp. fusión225–235 °C
- Tensión de fusión8–48 V
- Norma baseNCh 398-2:Of 2005 / ISO 8085 / ISO 11413
Aplicaciones
Especificaciones Técnicas
| Parámetro | Valor | Unidad | Norma |
|---|---|---|---|
| Material | PE100 / PE80 | — | NCh 398-2 / ISO 8085 |
| Diámetro nominal | 20 – 630 | mm | ISO 11413 |
| Presión nominal máxima | PN 16 | bar | — |
| Temperatura de fusión | 225 – 235 | °C | — |
| Tensión de fusión | 8 – 48 | V DC | — |
| Tiempo de fusión | 45 – 620 | seg | — |
| Tiempo de enfriamiento mín. | 3 – 60 | min | — |
| Resistencia química | Alta | — | ISO 10147 |
| Resistencia al impacto | Alta | — | ISO 179 |
| SDR compatibles | SDR 11 / SDR 17 | — | — |
Especificaciones de referencia. Pueden variar según proveedor — confirmar al momento de cotizar.
Piezas Disponibles
La fusión requiere una máquina de electrofusión compatible. Consultar tiempos de fusión y curvas técnicas según diámetro y fabricante.
Preguntas frecuentes
¿Qué es la electrofusión en sistemas HDPE?
La electrofusión es una técnica de unión de tuberías y accesorios HDPE que utiliza resistencias eléctricas embebidas en la pieza. Al aplicar corriente, la resistencia calienta y funde el polietileno de la pieza y la tubería, generando una unión hermética con resistencia mecánica y química igual o superior a la del tubo base.
¿Qué equipo se necesita para hacer electrofusión?
Se requiere una máquina de electrofusión que aplique la tensión y el tiempo correctos según el código de barras del accesorio (típicamente 8 a 48 V DC con tiempos de 45 a 620 s). Adicionalmente se necesitan raspadores, alineadores y un peeler para preparar la superficie de la tubería.
¿Qué piezas de electrofusión distribuye VILUMAX?
VILUMAX distribuye manguitos de unión, codos 45° y 90°, tees iguales y reducidas, reducciones, tapones, silletas de derivación, uniones PE-acero, uniones PE-PVC, uniones bridadas y piezas de inspección, en diámetros de DN 20 a DN 630 mm.
¿Qué presión nominal soportan los fittings de electrofusión?
Los fittings de electrofusión PE100 soportan una presión nominal máxima de PN 16 bar, compatible con tuberías SDR 11 y SDR 17, según norma ISO 8085 y NCh 398-2:Of 2005.
¿Cuánto tiempo de enfriamiento requiere una unión por electrofusión?
El tiempo de enfriamiento mínimo varía entre 3 y 60 minutos según el diámetro del accesorio. Durante ese período la unión no debe ser sometida a esfuerzos mecánicos. Consultar la tabla técnica del fabricante para cada diámetro específico.
